Vēsturiskie dzelzceļi un tvaika lokomotīves

Ugunsizturīgie materiāli vēsturisko tvaika lokomotīvju apkopei

Ekspluatējamas tvaika lokomotīves uzturēšanai un restaurācijai nepieciešami materiāli, kas spēj droši kalpot ļoti atšķirīgās dzinēja daļās. Kurtuve ir pakļauta intensīvam degšanas karstumam un atkārtotiem uzkaršanas un atdzišanas cikliem, savukārt efektīva lokomotīves katla izolācija palīdz saglabāt tvaika ražošanai izmantoto siltumu. Dūmkamera ir pakļauta karstu gāzu, pelnu un mehāniska nodiluma iedarbībai, bet tradicionālajā dzelzceļa tehnikā var būt nepieciešami arī specializēti hermetizēšanas un aizziešanas darbi baltmetāla gultņu izgatavošanas un remonta laikā.

Vitcas vēsturiskajiem dzelzceļiem paredzētajā klāstā ir apvienoti ugunsizturīgie, izolācijas un apkopes materiāli šiem lietojumiem. Lejamās ugunsizturīgās masas, šamota ķieģeļi, ugunsizturīgā java, izolācijas segas, karstumizturīgā izlīdzinošā masa un hermetizēšanas maisījumi pilda atšķirīgas funkcijas, tādēļ tie jāizvēlas atbilstoši restaurējamajai vai apkopjamajai tvaika lokomotīves daļai.

Lejamās ugunsizturīgās masas tvaika lokomotīvju kurtuvēm un ķieģeļu velvēm

Lejamās ugunsizturīgās masas var izmantot tvaika lokomotīves kurtuves augsttemperatūras elementu izveidei vai remontam. Viens no būtiskākajiem lietojumiem ir kurtuves ķieģeļu velve, kas palīdz virzīt liesmu un karstās degšanas gāzes caur kurtuvi, pirms tās nonāk pie katla caurulēm.

Atkarībā no lokomotīves konstrukcijas un darbnīcā pieņemtās prakses velvi var izveidot kā monolītu lietu ugunsizturīgu elementu vai samūrēt no atsevišķām ugunsizturīgām detaļām. Lejamās ugunsizturīgās masas ir īpaši noderīgas, ja nepieciešams izgatavot vai remontēt profilētus vai lokālus augsttemperatūras elementus.

Vitcas lejamā ugunsizturīgā masa, marka 1600, ir piemērota katlu oderējumam un katlu durvīm, un tās norādītā maksimālā ekspluatācijas temperatūra ir 1600 °C. Atbilstošā masa jāizvēlas pēc lokomotīves konstrukcijas, kurināšanas apstākļiem un temperatūras iedarbības, nevis visiem kurtuves remontdarbiem jāizmanto viena marka.

Šamota ķieģeļi un ugunsizturīgā java tvaika lokomotīvju kurtuvju velvēm

Šamota ķieģeļi un ugunsizturīgā java nodrošina vēl vienu tvaika lokomotīves kurtuves velves izbūves vai remonta metodi. Atsevišķus ugunsizturīgos ķieģeļus var izkārtot vajadzīgajā velves profilā un savienot ar javu, kas ir saderīga ar ķieģeļiem un paredzamajiem ekspluatācijas apstākļiem.

Vitset 45 ir lietošanai gatava ugunsizturīgā java, kas piemērota saderīgu augstas kvalitātes ugunsizturīgo un izolējošo šamota ķieģeļu mūrēšanai, uzklāšanai ar ķelli un lokāliem remontiem. Vitcas šamota ķieģeļi ar 42% alumīnija oksīda saturu ir paredzēti temperatūrai līdz 1430 °C, un tos var izmantot piemērotās augsttemperatūras konstrukcijās, ja to izmēri un tehniskie parametri atbilst restaurācijas prasībām.

Pirms ķieģeļu velves nomaiņas vai pārveidošanas jāņem vērā lokomotīves oriģinālie rasējumi, esošais ugunsizturīgais izklājums un vēsturisko dzelzceļu darbnīcās pieņemtā prakse.

Tvaika lokomotīves katla izolācija un siltuma saglabāšana

Tvaika lokomotīves katla cilindriskās daļas izolēšana palīdz samazināt nevajadzīgus siltuma zudumus caur katla ārējo apvalku. Ja lokomotīves konstrukcija to pieļauj, zem katla ārējā apšuvuma var uzstādīt keramikas šķiedras vai piemērotu bioloģiski šķīstošas šķiedras izolācijas segu.

Efektīva izolācija palīdz saglabāt lielāku katla sistēmā novadītā siltuma daudzumu, neļaujot tam strauji izplūst caur katla apvalku. Tas veicina kurtuvē radītā siltuma efektīvāku izmantošanu un var palīdzēt nodrošināt vienmērīgāku tvaika ražošanu lokomotīves ekspluatācijas laikā.

Vitcas keramikas šķiedras sega ir pieejama dažādos biezumos, un tās maksimālā ekspluatācijas temperatūra ir 1260 °C. Bioloģiski šķīstošas šķiedras sega, kas paredzēta temperatūrai līdz 1200 °C, ir vēl viena augsttemperatūras izolācijas iespēja. Piemērotais materiāls un biezums jāizvēlas atbilstoši katla konstrukcijai, zem apšuvuma pieejamajai vietai un restaurācijas prasībām.

Kāpēc katla izolācija ir svarīga tvaika ražošanai

Tvaika lokomotīves darbības pamatā ir nepārtraukta siltuma pārnese no kurtuves un degšanas gāzēm uz katla ūdeni. Kad šī siltumenerģija ir nonākusi katlā, pārmērīgi zudumi caur ārējo apvalku samazina sistēmā saglabātā lietderīgā siltuma daudzumu.

Zem katla apšuvuma uzstādītā izolācija palīdz saglabāt šo siltumenerģiju, ļaujot katlam efektīvāk izmantot kurtuvē radīto siltumu. Ekspluatējamā vēsturiskā lokomotīvē tas var veicināt vienmērīgāku tvaika ražošanu un samazināt nevajadzīgus siltuma zudumus darbības laikā.

Tomēr katla izolācija jāuzskata par lokomotīves esošās katla un apšuvuma konstrukcijas daļu. Izvēloties un uzstādot materiālu, jāņem vērā piekļuve pārbaudēm, esošā konstrukcija un konkrētās lokomotīves apkopes prasības.

Plašāku informāciju par tvaika lokomotīvju katlu konstrukciju, izolāciju un apkopi skatiet mūsu ceļvedī par vēsturisko dzelzceļa lokomotīvju katliem.

Dūmkameras grīdas aizsardzība ar karstumizturīgu izlīdzinošo masu

Tvaika lokomotīves dūmkamera darbojas citādos apstākļos nekā kurtuve. Karstas degšanas gāzes, sodrēji un pelni šķērso šo zonu pirms nonākšanas izplūdes sistēmā, radot paaugstinātas temperatūras un mehāniskas iedarbības kombināciju.

Vitcas karstumizturīgo izlīdzinošo masu var izmantot kā izturīgu karstumizturīgu virsmu piemērotās dūmkameras grīdas konstrukcijās. Tās norādītā temperatūras izturība ir līdz 1400 °C, un tā paredzēta augsttemperatūras mūra un ugunsizturīgajām konstrukcijām.

Šīs masas funkcija jāvērtē atsevišķi no kurtuves ugunsizturīgās konstrukcijas un katla izolācijas, jo katra tvaika lokomotīves zona ir pakļauta atšķirīgiem termiskajiem un mehāniskajiem apstākļiem.

Baltmetāla gultņu liešana un tradicionālā tvaika dzelzceļa tehnika

Darbs ar baltmetāla gultņiem joprojām ir būtiska tradicionālo tvaika lokomotīvju un vēsturisko dzelzceļu tehnikas daļa. Baltmetāla gultņu liešanas vai atkārtotas izklāšanas laikā nevēlama metāla iekļūšana spraugās var palielināt pēc liešanas nepieciešamās mehāniskās apstrādes un apdares apjomu.

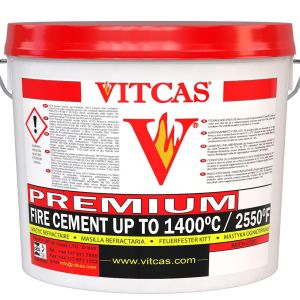

Vitcas Premium 1P ir augsttemperatūras hermetizēšanas un aizziešanas masa, kas piemērota darbam ar baltmetāla gultņiem. To var izmantot noteiktu zonu noblīvēšanai liešanas laikā, palīdzot nepieļaut izkausēta baltmetāla nonākšanu nevēlamās vietās.

Premium 1P norādītā maksimālā ekspluatācijas temperatūra ir 1400 °C. Masa ir īpaši piemērota tradicionālai gultņu izgatavošanai un atkārtotai izklāšanai, tādēļ tā ir noderīga gan vēsturisko dzelzceļu darbnīcās, gan citos specializētos augsttemperatūras tehnikas lietojumos.

Keramikas šķiedras līme un cietinātājs lokomotīvju izolācijas darbiem

Keramikas šķiedras līmi var izmantot, ja saderīga keramikas šķiedras izolācija jāpiestiprina pie ķieģeļu mūra, ugunsizturīgām virsmām vai metāla. Tas var būt nepieciešams lokomotīves izolācijas un ugunsizturīgo konstrukciju apkopes laikā, ja šķiedru materiāli veido augsttemperatūras mezgla daļu.

Keramikas šķiedras cietinātājam ir cita funkcija. To uzklāj uz saderīgu keramikas šķiedras materiālu virsmas, lai sacietinātu un nostiprinātu atklātās šķiedru virsmas vietās, kur nepieciešama lielāka virsmas stabilitāte.

Līmes un cietinātāji jāizvēlas atbilstoši izolācijas sistēmai, un tos nedrīkst izmantot pašas izolācijas segas, ugunsizturīgās javas vai lejamās masas vietā.

Tvaika lokomotīvju kurtuvju, katlu un dūmkameru lietojumi

Vēsturiskajiem dzelzceļiem paredzētā klāsta produktus var izmantot vairākās tradicionālo tvaika lokomotīvju apkopes un restaurācijas jomās:

• kurtuvju ķieģeļu velves – ugunsizturīgo velvju liešanai vai izbūvei no piemērotiem šamota ķieģeļiem un ugunsizturīgās javas;
• kurtuves ugunsizturīgo daļu remonts – piemērotu augsttemperatūras ugunsizturīgo elementu lokālai labošanai vai nomaiņai;
• lokomotīves katla izolācija – keramikas šķiedras vai piemērotas bioloģiski šķīstošas izolācijas uzstādīšanai zem katla ārējā apšuvuma;
• tvaika sistēmas siltuma saglabāšana – nevajadzīgu siltuma zudumu samazināšanai caur katla apvalku, lai efektīvāk izmantotu radīto siltumu;
• dūmkameras grīdas aizsardzība – piemērotas augsttemperatūras izlīdzinošās masas uzklāšanai zonās, kas pakļautas karstu gāzu, sodrēju un pelnu iedarbībai;
• baltmetāla gultņu liešana – izvēlēto zonu hermetizēšanai un aizziešanai tradicionālās gultņu izgatavošanas vai atkārtotas izklāšanas laikā;
• ugunsizturīgo ķieģeļu mūris – saderīgu šamota ķieģeļu mūrēšanai un remontam ar piemērotu ugunsizturīgo javu;
• keramikas šķiedras izolācija – augsttemperatūras izolācijas materiālu uzstādīšanai, līmēšanai vai virsmas apstrādei.

Prasības dažādām lokomotīvju klasēm, katlu konstrukcijām un restaurācijas projektiem var ievērojami atšķirties. Līdztekus nomaiņai paredzēto ugunsizturīgo un izolācijas materiālu tehniskajiem parametriem jāņem vērā oriģinālie rasējumi, dzelzceļa tehnikā pieņemtā prakse un esošo detaļu stāvoklis.

Materiālu izvēle vēsturiskajām tvaika lokomotīvēm

Pirms ugunsizturīgo vai izolācijas materiālu izvēles tvaika lokomotīves apkopei precīzi jānosaka, kur un kā materiāls tiks izmantots.

• Lokomotīves mezgls – nosakiet, vai darbi attiecas uz kurtuvi, ķieģeļu velvi, katla cilindrisko daļu, dūmkameru, gultni vai citu augsttemperatūras zonu.
• Materiāla funkcija – nosakiet, vai materiāls nepieciešams ugunsizturīgas konstrukcijas izveidei, ķieģeļu mūrēšanai, izolācijai, virsmas aizsardzībai, hermetizēšanai vai aizziešanai.
• Ekspluatācijas temperatūra – ņemiet vērā konkrētā produkta norādīto ekspluatācijas temperatūru un apstākļus faktiskajā uzstādīšanas vietā.
• Termiskie cikli – ņemiet vērā atkārtotu kurināšanu, atdzišanu un uzkarsēšanu tvaika lokomotīves ekspluatācijas laikā.
• Mehāniskie apstākļi – izvērtējiet vibrāciju, pelnu, karsto gāzu plūsmas, nodiluma un citu apstākļu ietekmi uz attiecīgo detaļu.
• Esošā konstrukcija – pārbaudiet saderību ar esošajiem šamota ķieģeļiem, ugunsizturīgajiem materiāliem, tērauda konstrukcijām, katla apšuvumu un izolāciju.
• Uzstādīšanas metode – nosakiet, vai materiāls tiks liets, uzklāts ar ķelli, izmantots kā java, aptīts kā izolācija vai uzklāts kā hermetizēšanas masa.
• Žāvēšana un nodošana ekspluatācijā – pirms lokomotīves atgriešanas normālā kurināšanas režīmā ievērojiet konkrētā ugunsizturīgā materiāla, izlīdzinošās masas vai līmes lietošanas norādījumus.

Produkts ar augstāko temperatūras izturību ne vienmēr ir vispiemērotākais vēsturiskajai tvaika lokomotīvei. Tikpat svarīga ir saderība ar oriģinālo konstrukciju, uzklāšanas metodi un faktiskajiem ekspluatācijas apstākļiem.

Biežāk uzdotie jautājumi

Kādus ugunsizturīgos materiālus izmanto tvaika lokomotīvēs?

Tvaika lokomotīvju apkopē var izmantot lejamās ugunsizturīgās masas, šamota ķieģeļus, ugunsizturīgo javu, karstumizturīgo izlīdzinošo masu un specializētus hermetizēšanas maisījumus. Dažādās lokomotīves zonās izmanto atšķirīgus materiālus. Kurtuves ķieģeļu velvei, katla izolācijai, dūmkameras grīdai un darbam ar baltmetāla gultņiem ir atšķirīgas prasības, tādēļ produkts jāizvēlas atbilstoši restaurējamajam mezglam.

Kas ir ķieģeļu velve tvaika lokomotīves kurtuvē?

Ķieģeļu velve ir ugunsizturīga konstrukcija, kas izvietota kurtuvē virs uguns. Tā palīdz virzīt liesmu un karstās degšanas gāzes, pirms tās nonāk pie katla caurulēm. Atkarībā no lokomotīves konstrukcijas velvi var samūrēt no šamota ķieģeļiem un ugunsizturīgās javas vai izveidot no piemērotas lejamās ugunsizturīgās masas.

Kādu ugunsizturīgo materiālu izmantot tvaika lokomotīves ķieģeļu velvei?

Ķieģeļu velvi var samūrēt no piemērotiem šamota ķieģeļiem un ugunsizturīgās javas vai izveidot no atbilstošas lejamās ugunsizturīgās masas. Vitcas lejamā ugunsizturīgā masa, marka 1600, ir piemērota augsttemperatūras katlu lietojumiem, savukārt saderīgi šamota ķieģeļi un ugunsizturīgā java nodrošina citu izbūves metodi. Izvēlei jāatbilst oriģinālajai velves konstrukcijai, kurināšanas apstākļiem un restaurācijas prasībām.

Kāpēc tvaika lokomotīves katlam izmanto izolāciju?

Katla izolācija palīdz samazināt siltuma zudumus caur katla ārējo apvalku. Ja konstrukcija to pieļauj, zem ārējā apšuvuma var uzstādīt keramikas šķiedras vai piemērotu bioloģiski šķīstošas šķiedras izolācijas segu, tādējādi saglabājot katlā vairāk siltumenerģijas. Tas veicina kurtuvē radītā siltuma efektīvāku izmantošanu un var palīdzēt nodrošināt vienmērīgāku tvaika ražošanu.

Vai tvaika lokomotīves katlu var izolēt ar keramikas šķiedras segu?

Jā. Ja tas atbilst restaurācijas projektam, keramikas šķiedras segu var izmantot ap lokomotīves katla cilindrisko daļu zem ārējā apšuvuma. Vitcas keramikas šķiedras segai ir zema siltumvadītspēja, un tā paredzēta ekspluatācijas temperatūrai līdz 1260 °C. Piemērotais segas biezums un izvietojums jānosaka atbilstoši lokomotīves katla konstrukcijai un zem apšuvuma pieejamajai vietai.

Kā katla izolācija ietekmē tvaika ražošanu?

Katla izolācija samazina nevajadzīgus siltuma zudumus caur katla apvalku, ļaujot katla sistēmā saglabāt lielāku daļu no kurtuves pārnestā siltuma. Piemērotā tvaika lokomotīves konstrukcijā tas var veicināt radītā siltuma efektīvāku izmantošanu un palīdzēt uzturēt vienmērīgāku tvaika ražošanu. Faktiskā efektivitāte ir atkarīga no katla, izolācijas izkārtojuma un ekspluatācijas apstākļiem.

Kādu materiālu var izmantot tvaika lokomotīves dūmkameras grīdai?

Vitcas karstumizturīgo izlīdzinošo masu var izmantot piemērotām dūmkameras grīdas konstrukcijām, kur nepieciešama izturīga augsttemperatūras ugunsizturīga virsma. Dūmkameras grīda ir pakļauta karstu gāzu, pelnu un mehāniska nodiluma iedarbībai, tādēļ materiāls jāizvēlas atbilstoši šiem ekspluatācijas apstākļiem, nevis tikai pēc maksimālās temperatūras izturības.

Kādam nolūkam tvaika lokomotīvju restaurācijā izmanto Premium 1P?

Premium 1P ir īpaši noderīga tradicionālajā baltmetāla gultņu liešanā un atkārtotā izklāšanā. Tā darbojas kā hermetizēšanas un aizziešanas masa ap izvēlētām gultņa vai liešanas veidnes daļām, palīdzot novērst izkausēta baltmetāla nonākšanu nevēlamās vietās un potenciāli samazinot pēc liešanas nepieciešamo papildu mehānisko apstrādi.

Vai tvaika lokomotīves kurtuvē var izmantot šamota ķieģeļus?

Piemērotus šamota ķieģeļus var izmantot tādiem elementiem kā kurtuves ķieģeļu velve, ja lokomotīves konstrukcijā paredzēts ugunsizturīgo ķieģeļu mūris. Tie jāmūrē ar atbilstošu ugunsizturīgo javu un jāizvēlas pēc nepieciešamajiem izmēriem, temperatūras iedarbības un oriģinālās konstrukcijas. Piemērotās lokomotīvēs alternatīva izbūves metode ir lieta monolīta ugunsizturīgā velve.

Kāda ir atšķirība starp lejamo ugunsizturīgo masu un ugunsizturīgo javu lokomotīvju remontā?

Lejamo ugunsizturīgo masu izmanto lielāku monolītu ugunsizturīgo elementu, piemēram, piemērotu kurtuves velves daļu, izveidei vai atjaunošanai. Ugunsizturīgo javu galvenokārt izmanto atsevišķu ugunsizturīgo ķieģeļu vai samontētu elementu mūrēšanai un šuvošanai. Tādēļ pareizā materiāla izvēle ir atkarīga no tā, vai detaļa tiek lieta vai veidota no atsevišķiem ugunsizturīgiem elementiem.

Vai keramikas šķiedras vietā lokomotīves katlam var izmantot bioloģiski šķīstošas šķiedras izolācijas segu?

Bioloģiski šķīstošas šķiedras izolācijas sega ir vēl viena augsttemperatūras izolācijas iespēja, taču tās piemērotība ir atkarīga no nepieciešamās temperatūras izturības, biezuma, pieejamās vietas un restaurācijas specifikācijas. Šajā klāstā pieejamā Vitcas bioloģiski šķīstošās šķiedras sega ir paredzēta temperatūrai līdz 1200 °C. Pirms uzstādīšanas jāpārbauda tās saderība ar konkrēto katlu un apšuvuma konstrukciju.

Vai ugunsizturīgajiem remontmateriāliem jāizžūst pirms lokomotīves iekurināšanas?

Lejamajām ugunsizturīgajām masām, ugunsizturīgajām javām, līmēm un citiem mitrā veidā uzklājamiem materiāliem pirms pilnīgas uzkarsēšanas var būt nepieciešama atbilstoša sacietēšana, žāvēšana vai kontrolēta sākotnējā izkarsēšana. Prasības dažādiem produktiem atšķiras. Pirms tvaika lokomotīves atgriešanas normālos ekspluatācijas apstākļos ievērojiet konkrētā ugunsizturīgā materiāla norādījumus un noteikto sākotnējās uzkarsēšanas procedūru.

Vai šie materiāli ir piemēroti gan ekspluatējamām tvaika lokomotīvēm, gan restaurācijas projektiem?

Klāstā ir materiāli, kas piemēroti gan vēsturisko tvaika lokomotīvju restaurācijai, gan regulārai apkopei, tostarp kurtuves ugunsizturīgo elementu remontam, katla izolācijai, dūmkameras aizsardzībai un baltmetāla gultņu liešanai. Piemērotība konkrētai ekspluatējamai lokomotīvei vienmēr jāpārbauda atbilstoši mezgla konstrukcijai, ekspluatācijas apstākļiem un attiecīgā produkta tehniskajai specifikācijai.

Informāciju par ugunsizturīgajiem un izolācijas materiāliem, ko izmanto kuģu tvaika katlos, tvaikoņos un citos peldlīdzekļos, skatiet atsevišķajā sadaļā Laivas un baržas, nevis pieskaitiet kuģu tvaika sistēmas vēsturisko dzelzceļu kategorijai.
