Tehniskie tekstilmateriāli un izolācija

Tehnisko tekstilmateriālu un izolācijas izstrādājumu grupas

VITCAS izstrādājumu salīdzinājums

Nozares, kurās izmanto tehniskos tekstilmateriālus un elastīgo izolāciju

Tehniskie tekstilmateriāli rūpnieciskajās un sadzīves sistēmās pilda dažādas funkcijas. Vienā konstrukcijā var būt nepieciešams izolācijas slānis, citā — izturīgs ārējais pārklājums, bet vēl citā — diegs vai aizsargapvalks lokālas šuves, kabeļa vai šļūtenes aizsardzībai. Tālāk minētas tipiskas lietojuma jomas, nevis universāli izstrādājumu apstiprinājumi.

• Enerģētika un katlumājas: turbīnu, vārstu, atloku, tvaika cauruļvadu un katlu palīgiekārtu izolācijas pārsegi un ārējie pārklājumi; tuvumā esošo komunikāciju aizsargapvalki un diegi noņemamu pārsegu izgatavošanai.
• Naftas, gāzes un naftas ķīmijas rūpniecība: elastīga karsto tehnoloģisko iekārtu, cauruļu un gaisa vadu izolācija, kā arī nodilumizturīga šļūteņu un kabeļu aizsardzība. Ķīmiskā saderība, spiediens, prasības sprādzienbīstamām zonām un aizdegšanās novēršanas pasākumi jāizvērtē atsevišķi.
• Metalurģija, lietuves un metināšana: saderīgu karstuma barjeru un izolācijas pārsegu sašūšana, iekārtu termiskā aizsardzība un aizsargapvalki komunikācijām, kas pakļautas izstarotā siltuma, dzirksteļu vai nodiluma iedarbībai. Izturība pret izkausēta metāla iedarbību jāpārbauda konkrētajam sakausējumam un iedarbības apstākļiem.
• Jūrniecība, kuģubūve un atkrastes inženierija: izplūdes sistēmu, dzinēju, katlu un cauruļvadu izolācija, kā arī šļūteņu un kabeļu aizsardzība mašīntelpās. Ņemiet vērā vibrāciju, eļļu, mitrumu, sāļo gaisu, liesmas un dūmu prasības, kā arī piemērojamos jūrniecības apstiprinājumus.
• Autobūve, autosports un aviācijas un kosmosa nozare: turbokompresoru, kolektoru, izplūdes sistēmu, trokšņu slāpētāju un izmēģinājumu kameru izolācija, skaņas slāpēšana, kā arī vadu kūļu un šķidrumu šļūteņu aizsardzība. Drošībai kritiskiem komponentiem izmantojiet attiecīgā oriģinālā aprīkojuma ražotāja vai programmas specifikāciju.
• Stikla un keramikas ražošana, krāsnis un termiskā apstrāde: elastīga izolācija, sašūti pārsegi, iekārtu ekranēšana un aizsargātas komunikācijas ap apdedzināšanas krāsnīm, rūpnieciskajām krāsnīm un termiskās apstrādes iekārtām. Izvērtējiet tiešas liesmas, izstarotā siltuma, karstu gāzu, temperatūras ciklu un mehāniskā balsta ietekmi.
• Ražošana, HVAC un ēku inženiersistēmas: iekārtu, ventilācijas kanālu, cauruļvadu un tehnisko sistēmu komponentu izolācija, izmantojot folijas lenti kā saderīgu savienojumu piederumu vietās, kur to pieļauj līmes ekspluatācijas temperatūra.
• Sadzīves un komerciālā apkure: apkures krāšņu, kamīnu un cietā kurināmā apkures iekārtu dūmvadu čaulu izolācija, kas palīdz saglabāt dūmgāzu temperatūru un samazināt kondensāta un darvas veidošanos veicinošos apstākļus.
• Ugunsdrošības un aizsargaprīkojuma izgatavošana: diegus un izolācijas materiālus var izmantot segu, aizkaru, pārsegu vai apģērbu sastāvā. Izejmateriāli paši par sevi neveido sertificētu individuālās aizsardzības līdzekli, pārbaudītu ugunsdrošo aizkaru vai ugunsizturīgu sistēmu.

Kā izvēlēties piemērotu tehnisko tekstilmateriālu

1. Nosakiet funkciju. Izlemiet, vai izstrādājumam jānodrošina apjomīga siltumizolācija, jāveido sašūta šuve, jāaizsargā šļūtene vai kabelis, jāatstaro izstarotais siltums, jāsamazina troksnis vai jānostiprina ārējais pārklājums.
2. Nosakiet faktisko temperatūras iedarbību. Nošķiriet ilgstošas ekspluatācijas temperatūru no īslaicīgas maksimālās temperatūras un nosakiet, vai siltums materiālu sasniedz saskares, konvekcijas, starojuma vai tiešas liesmas veidā.
3. Pārbaudiet katru slāni. Šķiedrai, pārklājumam, folijai, līmei, šujamajam diegam un stiprinājumam var būt atšķirīgas ekspluatācijas robežas. Sistēmas pieļaujamo slodzi var noteikt zemākā attiecīgā robežvērtība.
4. Aprēķiniet nepieciešamo izolācijas veiktspēju. Maksimālās temperatūras rādītājs norāda materiāla izturību, nevis iegūto aukstās virsmas vai pieskāriena temperatūru. Nosakiet biezumu un siltuma zudumus atbilstoši faktiskajiem termiskajiem apstākļiem.
5. Pārbaudiet izmērus un piemērotību. Pārbaudiet segas biezumu un platumu, apvalka iekšējo diametru un izplešanos, diega diametru un garumu, dūmvada diametru, pārlaidumu, lieces rādiusu un materiāla rezervi griešanas atgriezumiem.
6. Izvērtējiet mehānisko iedarbību. Ņemiet vērā vibrāciju, locīšanu, nodilumu, spiedienu, gaisa plūsmu, apiešanos, apkopes ciklus un slodzi, kas tiek pārnesta caur šuvēm vai stiprinājumiem.
7. Izvērtējiet apkārtējo vidi. Ņemiet vērā eļļas, ūdens, tvaika, degvielu, skābju, sārmu, ultravioletā starojuma, sāls, putekļu un procesa gāzu iedarbību ekspluatācijas temperatūrā.
8. Pārbaudiet reglamentētos veiktspējas rādītājus. Elektroizolācijai, ugunsizturībai, individuālajiem aizsardzības līdzekļiem, lietojumam jūrniecībā un dūmvadu sistēmām var būt nepieciešami konkrētam izstrādājumam vai pilnai sistēmai paredzēti apliecinājumi. Neizdariet secinājumus par sertifikāciju tikai pēc šķiedras veida vai temperatūras izturības.

Svarīgi uzstādīšanas apsvērumi

• Nepārklājiet ar izolāciju bojātas, nehermētiskas vai nepareizi uzstādītas iekārtas; vispirms novērsiet pamatdefektu.
• Neaizsedziet ar izolāciju piekļuves vietas, identifikācijas plāksnītes, kustīgās daļas un ventilācijas atveres, ja vien iekārtas konstrukcija to nepieļauj.
• Nesaspiediet šķiedru izolāciju vairāk par paredzēto uzstādīšanas blīvumu, jo tas var mainīt tās siltumizolācijas īpašības.
• Ja lietojumam nepieciešama šķiedru ierobežošana, aizsargājiet grieztās malas un vaļīgās šķiedras ar saderīgu pārklājumu, šuvēm vai mehānisku noslēgumu.
• Izmantojiet metāla stiprinājumus, ja temperatūra vai drošības prasības pārsniedz apstiprinātās spiedienjutīgās līmlentes iespējas.
• Regulāri pārbaudiet izolāciju, šuves un aizsargapvalkus, pievēršot uzmanību spraugām, piesārņojumam, pārklājuma bojājumiem, šķiedru izdilšanai, saspiešanai, vaļīgiem stiprinājumiem un lokālai pārkaršanai.

Biežāk uzdotie jautājumi

Kādi izstrādājumi ir iekļauti tehnisko tekstilmateriālu un izolācijas kategorijā?

Pašlaik kategorijā ir 13 izstrādājumi: augsttemperatūras šujamie diegi, dūmvadu aptinumi un elastīgā izolācija, adatots stikla šķiedras filcs, alumīnija folijas lente, kā arī šļūteņu, cauruļu, vadu un kabeļu aizsargapvalki.

Kuram izstrādājumam ir augstākais norādītais temperatūras rādītājs?

Silīcija dioksīda šķiedras šujamajam diegam norādīta 1000 °C ilgstošas ekspluatācijas temperatūra un 1400 °C īslaicīgas iedarbības temperatūra. Biosķīstošas šķiedras izolācijas sega ir paredzēta temperatūrai līdz 1200 °C. Šie izstrādājumi pilda atšķirīgas funkcijas, tādēļ augstāks rādītājs nenozīmē, ka šujamais diegs var aizstāt apjomīgu izolāciju vai ka sega ir piemērota šūšanai.

Vai maksimālā temperatūra ir tas pats, kas izolācijas rādītājs?

Nē. Maksimālā temperatūra raksturo materiāla spēju izturēt karstumu noteiktos apstākļos. Izolācijas veiktspēja ir atkarīga no siltumvadītspējas, biezuma, saspiešanas, virsmas laukuma, temperatūras starpības, gaisa plūsmas un uzstādīšanas kvalitātes.

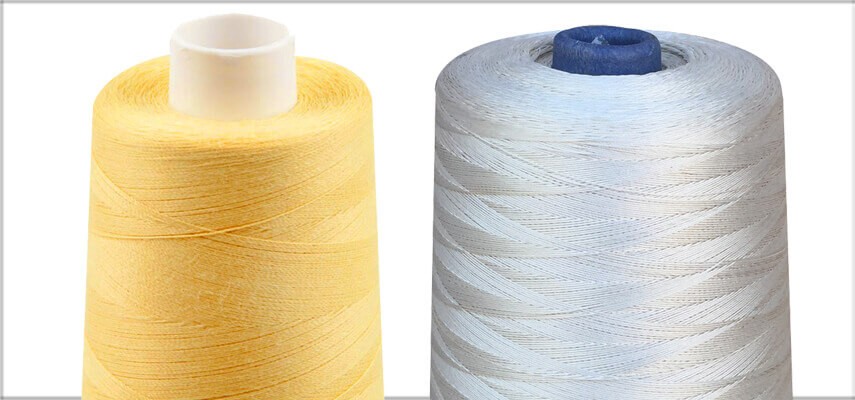

Vai augsttemperatūras diegs var paaugstināt auduma temperatūras izturību?

Nē. Šuves un gatavā komponenta īpašības ierobežo audums, diegs, pārklājums, dūriena konstrukcija un mehāniskā slodze. Augstākai temperatūrai paredzēta diega izvēle nepalielina zemākai temperatūrai paredzēta auduma vai pārklājuma temperatūras izturību.

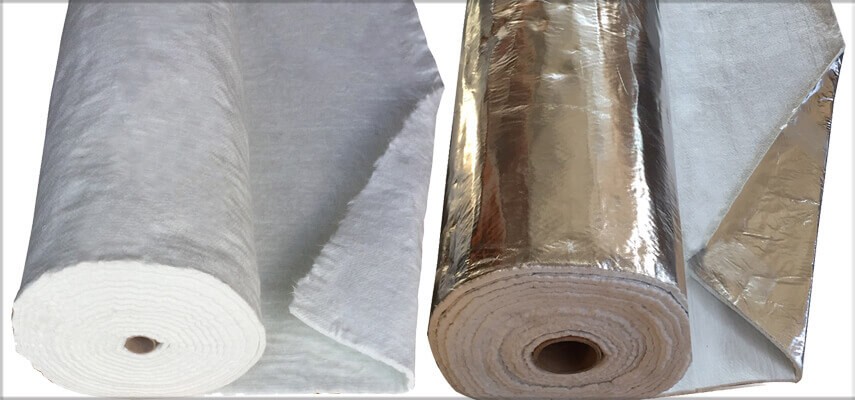

Kāda ir atšķirība starp adatotu filcu un dūmvada izolācijas aptinuma apvalku?

Adatots filcs ir elastīgs lokšņu materiāls, ko var piegriezt un izmantot siltumizolācijas vai skaņas izolācijas izstrādājumu izgatavošanai. Dūmvada aptinuma apvalks tiek piegādāts formātā, kas paredzēts uzstādīšanai ap dūmvada čaulu. Izvēlieties atbilstoši iekārtas ģeometrijai, nepieciešamajam biezumam, stiprināšanas metodei un uzstādīšanas norādījumiem.

Vai dūmvada izolācija var samazināt kondensāta un darvas veidošanos?

Dūmvada izolācija palīdz saglabāt dūmgāzu temperatūru, tādējādi samazinot atdzišanu un kondensāta, darvas vai kreozota nogulšņu veidošanos veicinošos apstākļus. Tā neaizstāj pareizu apkures iekārtas ekspluatāciju, piemērotu kurināmo, atbilstošu skursteņa konstrukciju, tīrīšanu, pārbaudi vai dūmvada ražotāja norādījumu ievērošanu.

Vai alumīnija folijas virsmai jābūt vērstai pret siltuma avotu?

Tikai tad, ja folija un viss lamināts ir piemēroti attiecīgajai iedarbībai. Ar alumīniju pārklātajā stikla šķiedras dūmvada aptinumā stikla šķiedras slānim ir augstāks temperatūras rādītājs nekā folijas virsmai, kas vislabāk piemērota temperatūrai līdz 300 °C. Augstākā temperatūrā folijai jābūt vērstai prom no siltuma avota.

Vai alumīnija folijas lente ir piemērota kā vienīgais dūmvada aptinuma stiprinājums?

Ne vienmēr. Veiktspēju nosaka spiedienjutīgā līme, un pašreizējā izstrādājuma lapā nav norādīta skaitliska maksimālā ekspluatācijas temperatūra. Izmantojiet piemērotus mehāniskos stiprinājumus, ja tos prasa temperatūra, konstrukcijas ģeometrija, dūmvada uzstādīšanas norādījumi vai riska novērtējums.

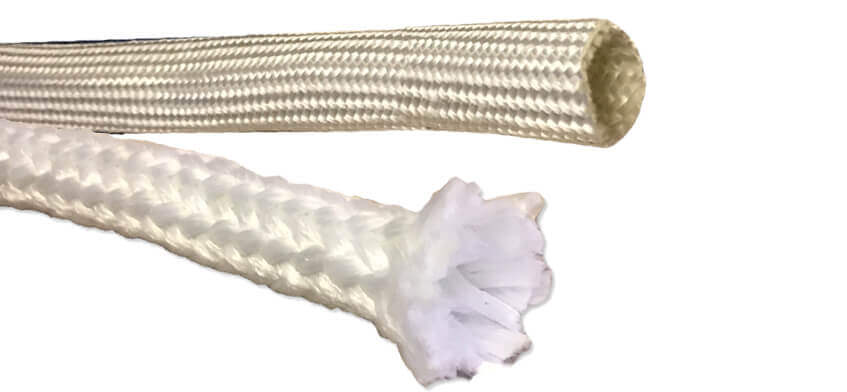

Kā izvēlēties šļūtenes vai kabeļa aizsargapvalku?

Pieskaņojiet iekšējo diametru aizsargājamajam komponentam, ņemot vērā savienojumus, līkumus un kustību. Pēc tam pārbaudiet ilgstošas ekspluatācijas un īslaicīgo maksimālo temperatūru, nodilumu, šķidrumu un ķīmisko vielu iedarbību, vibrāciju un piekļuvi uzstādīšanai. Ja nepieciešama elektroizolācija vai elektriskās ķēdes integritāte, atsevišķi pārbaudiet attiecīgos testētos elektriskos un ugunsdrošības rādītājus.

Vai šos materiālus var izmantot individuālo aizsardzības līdzekļu vai ugunsdrošo barjeru ražošanai?

Tos var izmantot kā komponentus pareizi projektētos izstrādājumos, taču neapstrādāts diegs, filcs, sega vai aizsargapvalks automātiski nav sertificēts individuālās aizsardzības līdzeklis vai pārbaudīta ugunsdrošā barjera. Gatavam apģērbam, aizkaram, segai vai aizsardzības sistēmai jāatbilst piemērojamajām veiktspējas un atbilstības prasībām.

Cik daudz izolācijas materiāla jāpasūta?

Izmēriet visu virsmu vai dūmvada garumu un paredziet materiāla rezervi pārlaidumiem, savienojumiem, līkumiem, noslēgumiem un griešanas atgriezumiem. Apvalkiem nosakiet nepieciešamo iekšējo diametru un garumu ap savienojumiem. Izgatavojamiem pārsegiem paredziet materiālu šuvēm, stiprinājumu zonām un piekļuvei apkopes laikā.
