Pasīvā ugunsaizsardzība

Ēku, konstrukciju un rūpniecisko objektu pasīvā ugunsaizsardzība

Pasīvā ugunsaizsardzība ir paredzēta ugunsgrēka ietekmes ierobežošanai, izmantojot konstrukcijā integrētus materiālus un būvsistēmas. Atšķirībā no aktīvajām sistēmām, piemēram, signalizācijas, sprinkleru vai ugunsdzēsības iekārtām, pasīvā aizsardzība nav jāaktivizē, lai tā pildītu paredzēto funkciju.

Atkarībā no konkrētās sistēmas pasīvā ugunsaizsardzība var palīdzēt palēnināt uguns izplatīšanos, aizsargāt nesošās konstrukcijas, saglabāt ugunsdrošo nodalījumu integritāti un samazināt kritiski svarīgu iekārtu vai inženierkomunikāciju pakļaušanu uguns un augstas temperatūras iedarbībai.

Vitcas klāstā ir izstrādājumi dažādām ugunsaizsardzības un termiskās aizsardzības funkcijām. Cementa bāzes pārklājumi, uzbriestošie hermētiķi, ugunsizturīgi silikona hermētiķi, nedegošas plāksnes, izolācijas segas un aizsargājoši tehniskie tekstilizstrādājumi nav savstarpēji aizstājami. Katrs izstrādājums jāizvēlas atbilstoši tā pārbaudītajām vai deklarētajām īpašībām un aizsargājamajam elementam.

Tērauda un betona konstrukciju ugunsaizsardzība ar cementa bāzes pārklājumiem

Cementa bāzes ugunsaizsardzības pārklājumus izmanto konstrukciju elementu aizsardzībai, uz piemērotām pamatnēm, piemēram, tērauda un betona, uzklājot aizsargkārtu.

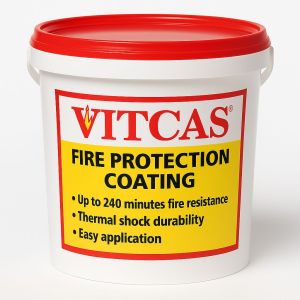

Vitcas FPC ir ar ķelli uzklājams pārklājums uz nedegoša vermikulīta un cementa bāzes. Tas paredzēts tērauda un betona pasīvajai ugunsaizsardzībai un nodrošina līdz 240 minūtēm ilgu ugunsizturību noteiktas ogļūdeņražu vai celulozes materiālu izraisītas uguns iedarbības apstākļos.

Gadījumos, kad priekšroka tiek dota uzklāšanai ar izsmidzināšanu, FPC-S izsmidzināmais cementa bāzes ugunsaizsardzības pārklājums ir paredzēts tērauda un betona konstrukciju pasīvajai ugunsaizsardzībai. Tas ir piemērots prasīgiem lietojumiem, tostarp naftas ķīmijas uzņēmumiem, naftas un gāzes objektiem, uzglabāšanas tvertnēm, spiedtvertnēm un nesošām betona konstrukcijām.

Nepieciešamā pārklājuma sistēma, uzklāšanas biezums un ugunsizturības ilgums vienmēr jānosaka saskaņā ar attiecīgā izstrādājuma specifikāciju un projekta prasībām. Nedrīkst pieņemt, ka visiem lietojumiem ir piemērojams viens ugunsizturības ilgums.

Uzbriestošie hermētiķi šuvju un spraugu ugunsdrošai blīvēšanai

Uzbriestošie hermētiķi ir izstrādāti tā, lai reaģētu uz uguns iedarbību. Materiālam izplešoties, tas palīdz saglabāt ugunsizturīgu barjeru piemērotās šuvēs un spraugās.

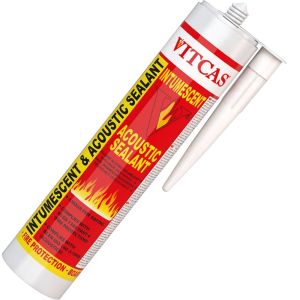

Vitcas uzbriestošais akustiskais hermētiķis ir paredzēts ugunsizturīgai blīvēšanai un nodrošina arī skaņas izolācijas īpašības. Atbilstošos lietojumos tas nodrošina ugunsdrošu barjeru līdz četrām stundām, tostarp piemērotās spraugās ap durvju rāmjiem, palodzēm un citām ēku šuvēm.

Uzbriestošos izstrādājumus drīkst izmantot tikai lietojumos, kas atbilst to pārbaudītajām vai deklarētajām īpašībām. Šuvju izmēri, pamatnes un sistēmas konstrukcija var ietekmēt ugunsdrošās blīvēšanas efektivitāti.

Ugunsizturīgs silikona hermētiķis būvju šuvēm

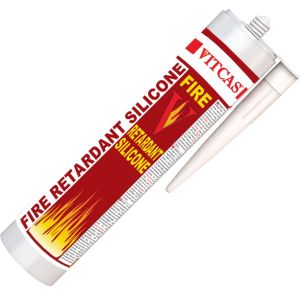

Ugunsizturīgs silikona hermētiķis nodrošina elastīgu risinājumu piemērotu ugunsaizsardzības šuvju blīvēšanai ēkās. Vitcas ugunsizturīgais silikona hermētiķis ir izstrādāts tā, lai izstrādājumam noteiktajos apstākļos saglabātu integritāti un siltumizolācijas spēju līdz četrām stundām.

Tā funkcija atšķiras gan no uzbriestošas mastikas, gan no universāla augstas temperatūras silikona hermētiķa. Ugunsizturīgu hermētiķi izvēlas atbilstoši tā īpašībām ugunsizturīgā konstrukcijā, savukārt karstumizturīgu hermētiķi var izvēlēties galvenokārt pēc ekspluatācijas temperatūras.

Nedrīkst pieņemt, ka augstas temperatūras silikona hermētiķim automātiski piemīt noteikta ugunsizturība vai ka ugunsizturīgs silikona hermētiķis ir paredzēts nepārtrauktai ekspluatācijai krāsns temperatūrā.

Nedegošas ugunsdrošās un konstrukciju plāksnes

Ugunsizturīgas un nedegošas plāksnes var būt aizsargkonstrukciju sistēmu, apšuvumu un karstuma iedarbībai pakļautu mezglu sastāvdaļa.

Vitcas augstas temperatūras ugunsdrošā plāksne ir nedegoša, ģipsi nesaturoša plāksne, kas saskaņā ar EN 13501-1:2019 klasificēta A1 klasē. Tā ir arī karstumizturīga un ūdensizturīga, un piemērotās augstas temperatūras konstrukcijās to var izmantot kopā ar saderīgiem Vitcas apdares materiāliem.

Citas klāstā pieejamās plāksnes, tostarp kamīnu konstrukciju plāksnes un vermikulīta plāksnes, noteiktos lietojumos nodrošina siltumizolāciju un izturību pret augstu temperatūru. Pirms to iekļaušanas sistēmā ar noteiktu ugunsizturību jāpārbauda katras plāksnes funkcija un klasifikācija.

Augstas temperatūras izolācijas segas

Augstas temperatūras izolācijas segas izmanto vietās, kur nepieciešama siltumizolācija un aizsardzība pret paaugstinātu temperatūru. Vitcas bioloģiski šķīstošo šķiedru segas ir pieejamas lietojumiem līdz 1200 °C, tostarp versijās ar alumīnija foliju papildu siltumstarojuma atstarošanai.

Šie izstrādājumi var nodrošināt iekārtu un augstas temperatūras procesu termisko aizsardzību, tomēr augsta maksimālā ekspluatācijas temperatūra nav automātiski uzskatāma par pārbaudītu ugunsizturības klasifikāciju. Ja projektā noteikts konkrēts pasīvās ugunsaizsardzības ilgums, jāizmanto materiāli un sistēmas, kuru attiecīgās ugunsdrošības īpašības konkrētajam lietojumam ir dokumentētas.

Ugunsizturīgi un karstumizturīgi audumi

Klāstā ir arī stikla šķiedras, silīcija dioksīda šķiedras un pārklāti augstas temperatūras audumi, kas paredzēti termiskajai aizsardzībai, aizkariem, izolācijas apvalkiem, elastīgajiem savienojumiem un specializētiem rūpnieciskiem lietojumiem.

Pieejamie materiāli ietver ar poliuretānu pārklātu stikla šķiedras audumu, ar silikonu pārklātu stikla šķiedras audumu, ar vermikulītu pārklātu stikla šķiedras audumu un silīcija dioksīda šķiedras audumus. Atkarībā no konkrētā izstrādājuma šie materiāli nodrošina karstumizturību, liesmas izturību, nodilumizturību, ķīmisko izturību, aizsardzību pret laikapstākļiem vai vairāku šo īpašību kombināciju.

Piemēram, ar vermikulītu pārklāts stikla šķiedras audums ir piemērots prasīgiem lietojumiem, piemēram, rūpniecisko krāšņu durvju aizkariem, kur nepieciešama aizsardzība pret tiešu liesmu, savukārt citus pārklātus audumus izmanto elastīgajiem kompensatoriem, izolācijas apvalkiem vai rūpnieciskām termiskajām barjerām.

Kabeļu, šļūteņu un inženierkomunikāciju aizsargapvalki

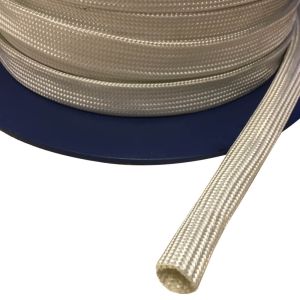

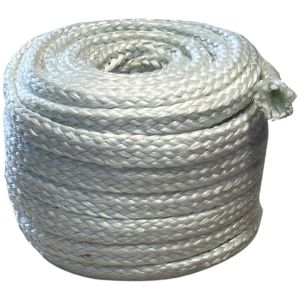

Stikla šķiedras aizsargapvalki nodrošina kabeļu, šļūteņu, cauruļu un līdzīgu inženierkomunikāciju termisko un mehānisko aizsardzību prasīgos ekspluatācijas apstākļos.

Atkarībā no izstrādājuma aizsargapvalki var palīdzēt pasargāt inženierkomunikācijas no paaugstinātas temperatūras, nodiluma, agresīviem šķidrumiem vai citiem ekspluatācijas apstākļiem. Tas ir īpaši svarīgi rūpnieciskās ražotnēs un iekārtās, kur elektriskās, mehāniskās un tehnoloģiskās komunikācijas šķērso karstuma iedarbībai pakļautas zonas.

Aizsargapvalkus nedrīkst automātiski uzskatīt par ugunsdrošās blīvēšanas vai ugunsizturīgu caureju sistēmu, ja vien šādas īpašības nav īpaši apstiprinātas izstrādājuma dokumentācijā.

Augstas temperatūras hermētiķi pasīvajā ugunsaizsardzībā

Daži augstas temperatūras blīvēšanas sastāvi var būt piemēroti ugunsaizsardzības un termiskās aizsardzības lietojumiem, ja to deklarētās īpašības un pamatnes atbilst konkrētajām prasībām.

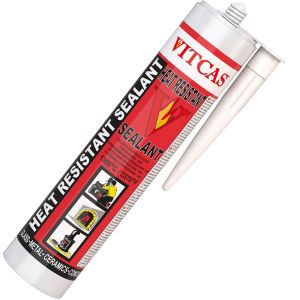

Vitcas HRS karstumizturīgais hermētiķis ir paredzēts nepārtrauktai ekspluatācijai temperatūrā līdz 1300 °C un saderīgas keramikas, metālu, silīcija dioksīda bāzes materiālu un stikla stiprināšanai, savienošanai un ugunsdrošai blīvēšanai.

Tomēr izturība pret augstu temperatūru un pārbaudīta ugunsizturības klase nav viena un tā pati īpašība. Ja būves šuvei, caurejai vai ugunsdrošā nodalījuma robežai nepieciešams noteikts ugunsizturības ilgums, jāizmanto izstrādājums un sistēma, kas īpaši paredzēta attiecīgajai ugunsaizsardzības prasībai.

Pasīvā ugunsaizsardzība rūpnieciskos un komerciālos objektos

Atkarībā no izvēlētā izstrādājuma un ugunsaizsardzības risinājuma Vitcas materiāli ir piemēroti šādiem lietojumiem:

• tērauda nesošo konstrukciju ugunsaizsardzībai;
• betona konstrukciju ugunsaizsardzībai;
• naftas ķīmijas, naftas un gāzes objektiem;
• uzglabāšanas tvertnēm un spiedtvertnēm;
• ugunsizturīgām šuvēm un spraugām;
• ugunsdrošām barjerām un starpsienām;
• iekārtu un cauruļvadu apšuvumiem;
• HVAC gaisa vadiem un saistītajām inženierkomunikācijām;
• elektrisko un mehānisko inženierkomunikāciju zonām;
• augstas temperatūras izolācijas sistēmām;
• rūpniecisko krāšņu un iekārtu aizkariem;
• kabeļu, šļūteņu un cauruļvadu termiskajai aizsardzībai.

Nepieciešamais izstrādājums ir atkarīgs no aizsargājamā objekta un sasniedzamā ugunsdrošības mērķa. Nesošo tērauda konstrukciju aizsardzība, elastīga ugunsizturīga šuve, siltumizolācijas slānis un rūpnieciskās krāsns aizkars ir ļoti atšķirīgi lietojumi, lai gan visos gadījumos nepieciešama aizsardzība pret uguni vai augstu temperatūru.

Pasīvās ugunsaizsardzības materiālu izvēle

Pasīvās ugunsaizsardzības izstrādājumi jāizvēlas pēc nepieciešamajām sistēmas īpašībām, nevis tikai pēc temperatūras izturības.

• Ugunsaizsardzības mērķis – nosakiet, vai nepieciešama konstrukciju aizsardzība, ugunsdroša blīvēšana, ugunsdrošo nodalījumu izveide, siltumizolācija, virsmu aizsardzība vai iekārtu un inženierkomunikāciju aizsardzība.
• Nepieciešamā ugunsizturība – ja noteikts konkrēts ugunsizturības ilgums, pārbaudiet dokumentētos datus par atsevišķā izstrādājuma vai visas sistēmas īpašībām.
• Uguns iedarbība – nošķiriet attiecīgos ugunsgrēka scenārijus, tostarp celulozes materiālu un ogļūdeņražu izraisītas uguns iedarbību, ja tas ir piemērojams.
• Pamatne – pārbaudiet saderību ar tēraudu, betonu, mūri, plāksnēm, metālu, stiklu, izolāciju un citiem izmantotajiem materiāliem.
• Uzklāšanas vai montāžas metode – noskaidrojiet, vai sistēmai nepieciešama uzklāšana ar ķelli, izsmidzināšana, blīvēšana, plākšņu montāža, aptīšana vai cita metode.
• Šuves kustība – nosakiet, vai ugunsaizsardzības šuvei nepieciešama elastība vai ir piemērots stingrs materiāls.
• Vides iedarbība – ja izstrādājuma specifikācija to paredz, ņemiet vērā mitrumu, laikapstākļus, ķīmiskās vielas, nodilumu, triecienus un citus ekspluatācijas apstākļus.
• Uzstādīšanas prasības – ievērojiet izvēlētajam materiālam noteiktās virsmas sagatavošanas, slāņa biezuma, cietēšanas un apdares prasības.

Izstrādājums, kas spēj izturēt ļoti augstu ekspluatācijas temperatūru, nav automātiski piemērots ugunsizturīgai būvsistēmai. Arī materiāls, kas klasificēts kā nedegošs, automātiski nenodrošina konkrētu ugunsizturības ilgumu. Lai izvēlētos nepieciešamajai ugunsaizsardzības funkcijai atbilstošu risinājumu, izmantojiet katra izstrādājuma dokumentāciju.

Pasīvā un aktīvā ugunsaizsardzība

Pasīvā ugunsaizsardzība ir integrēta konstrukcijā vai objektā, un tās aizsargfunkcijas nodrošināšanai nav nepieciešama aktivizēšana. Pie tās pieder konstrukciju ugunsaizsardzības pārklājumi, ugunsizturīgas būvsistēmas un ugunsdrošās blīvēšanas materiāli.

Aktīvā ugunsaizsardzība izmanto sistēmas, kas konstatē ugunsgrēku, brīdina par to, ierobežo vai dzēš uguni, piemēram, ugunsgrēka signalizāciju, sprinkleru sistēmas un ugunsdzēsības iekārtas.

Šīm pieejām ir savstarpēji papildinošas funkcijas kopējā ugunsdrošības stratēģijā. Pasīvās sistēmas palīdz ierobežot uguni un aizsargāt konstrukcijas, savukārt aktīvās sistēmas nodrošina ugunsgrēka konstatēšanu un dzēšanu. Abu veidu sistēmu projektēšanai un specifikācijai jāatbilst attiecīgajai ēkai, ražotnei vai objektam piemērojamajām prasībām.

Biežāk uzdotie jautājumi

Kas ir pasīvā ugunsaizsardzība?

Pasīvā ugunsaizsardzība ietver konstrukcijā integrētus materiālus un būvsistēmas, kas palīdz pretoties uguns iedarbībai, ierobežot uguni vai mazināt tās sekas bez mehāniskas vai manuālas aktivizēšanas. Pie tās pieder konstrukciju ugunsaizsardzības pārklājumi, ugunsizturīgas barjeras, ugunsdrošās blīvēšanas hermētiķi un citas noteiktas aizsargsistēmas.

Kāda ir atšķirība starp pasīvo un aktīvo ugunsaizsardzību?

Pasīvā ugunsaizsardzība darbojas, pateicoties ēkā vai objektā izmantotajiem materiāliem un konstrukcijām, un tā nav jāaktivizē. Aktīvā ugunsaizsardzība ietver tādas iekārtas kā signalizācija, sprinkleru sistēmas un ugunsdzēsības sistēmas, kas konstatē ugunsgrēku, brīdina par to vai dzēš uguni. Efektīva ugunsdrošības stratēģija var ietvert gan pasīvus, gan aktīvus pasākumus.

Kādus materiālus izmanto pasīvajai ugunsaizsardzībai?

Pasīvajā ugunsaizsardzībā var izmantot cementa bāzes ugunsaizsardzības pārklājumus, uzbriestošos hermētiķus, ugunsizturīgu šuvju hermētiķus, nedegošas plāksnes un citus materiālus, kas ir daļa no noteiktām ugunsizturīgām konstrukcijām. Pareizā materiāla izvēle ir atkarīga no tā, vai nepieciešama konstrukciju aizsardzība, ugunsdrošo nodalījumu izveide, ugunsdroša blīvēšana, izolācija vai cita ugunsaizsardzības funkcija.

Kā tērauda nesošās konstrukcijas aizsargā pret uguni?

Tērauda nesošās konstrukcijas var aizsargāt ar noteiktu ugunsaizsardzības sistēmu, kas ugunsgrēka laikā samazina tērauda uzkaršanas ātrumu. Vitcas FPC un FPC-S ir cementa bāzes pārklājumi, kas paredzēti tērauda un betona pasīvajai ugunsaizsardzībai un nodrošina līdz 240 minūtēm ilgu aizsardzību attiecīgas ogļūdeņražu vai celulozes materiālu izraisītas uguns iedarbības apstākļos.

Kāda ir atšķirība starp FPC un FPC-S?

Abi izstrādājumi ir cementa bāzes pasīvās ugunsaizsardzības pārklājumi tēraudam un betonam, taču atšķiras to uzklāšanas metodes. FPC paredzēts uzklāšanai ar ķelli, savukārt FPC-S ir izstrādāts uzklāšanai ar izsmidzināšanu. FPC-S ir īpaši piemērots lieliem rūpnieciskiem objektiem, tostarp naftas ķīmijas uzņēmumiem, naftas un gāzes objektiem, uzglabāšanas tvertnēm un spiedtvertnēm.

Kas ir uzbriestošs ugunsdrošais hermētiķis?

Uzbriestošs hermētiķis uguns iedarbībā izplešas, palīdzot saglabāt aizsargbarjeru piemērotā šuvē vai spraugā. Vitcas uzbriestošais akustiskais hermētiķis apvieno šo ugunsaizsardzības funkciju ar akustisko blīvēšanu. Tā piemērotība ir atkarīga no šuves, pamatnēm un objektam noteiktajām ugunsizturības prasībām.

Kāda ir atšķirība starp ugunsizturīgu un augstas temperatūras hermētiķi?

Ugunsizturīgu hermētiķi izvēlas atbilstoši tā īpašībām ugunsizturīgā šuvē vai konstrukcijā. Augstas temperatūras hermētiķis galvenokārt ir paredzēts paaugstinātas ekspluatācijas temperatūras izturēšanai. Dažiem izstrādājumiem var būt abiem lietojumiem atbilstošas īpašības, tomēr izturība pret augstu temperatūru nav uzskatāma par konkrētas ugunsizturības klases apliecinājumu.

Vai nedegošs nozīmē ugunsizturīgs?

Ne vienmēr. Nedegamība raksturo materiāla reakciju uz uguni, savukārt ugunsizturība attiecas uz būves elementa vai sistēmas spēju noteiktu laiku saglabāt paredzētās īpašības uguns iedarbībā. Tādēļ nedrīkst automātiski pieņemt, ka nedegoša plāksne nodrošina konkrētu ugunsizturības ilgumu minūtēs, ja vien tas nav apstiprināts ar atbilstošu dokumentāciju.

Vai A1 klase ir tas pats, kas ugunsizturības klase?

Nē. Klasifikācija A1 saskaņā ar EN 13501-1 attiecas uz reakciju uz uguni un norāda nedegamību atbilstoši šai klasifikācijas sistēmai. Tā pati par sevi nenosaka ugunsizturības ilgumu, piemēram, 60, 120 vai 240 minūtes. Vitcas augstas temperatūras ugunsdrošā plāksne ir klasificēta A1 klasē, taču jebkura nepieciešamā sistēmas ugunsizturība jāpārbauda atsevišķi.

Vai augstas temperatūras izolācijas segas var izmantot pasīvajai ugunsaizsardzībai?

Augstas temperatūras izolācijas segas var nodrošināt vērtīgu termisko aizsardzību rūpnieciskos un augstas temperatūras objektos, tomēr to temperatūras izturību nedrīkst automātiski interpretēt kā pārbaudītu pasīvās ugunsaizsardzības ilgumu. Ja projektam nepieciešama noteikta ugunsdroša barjera vai ugunsizturības klase, jāpārliecinās, ka visai sistēmai ir nepieciešamie dokumentētie ekspluatācijas rādītāji.

Vai pasīvo ugunsaizsardzību var izmantot naftas ķīmijas, naftas un gāzes objektos?

Jā. Pasīvā ugunsaizsardzība ir īpaši svarīga rūpnieciskā vidē, kur nesošās konstrukcijas un kritiski svarīgas iekārtas var tikt pakļautas smagai uguns iedarbībai. Vitcas FPC-S ir paredzēts lietošanai naftas ķīmijas uzņēmumos, naftas un gāzes objektos, uzglabāšanas tvertnēs un spiedtvertnēs, un tas ir piemērots gan ogļūdeņražu, gan celulozes materiālu izraisītas uguns iedarbībai.

Kas jāpārbauda pirms pasīvās ugunsaizsardzības izstrādājuma izvēles?

Vispirms nosakiet nepieciešamo ugunsaizsardzības funkciju un dokumentētās ekspluatācijas īpašības. Pārbaudiet pamatni, nepieciešamo ugunsizturības ilgumu, uguns iedarbības veidu, uzstādīšanas metodi un vides apstākļus. Ja projektam nepieciešama normatīvi noteikta ugunsizturības klase, izmantojiet atbilstošos tehniskos datus un sistēmas specifikāciju, nevis izvēlieties izstrādājumu tikai pēc maksimālās temperatūras izturības.
