Šļūteņu un kabeļu aizsargapvalki

Augsttemperatūras aizsargapvalku veidi

Šīs kategorijas izstrādājumu galvenais karstumizturīgais armējums ir stikla šķiedra, taču to konstrukcija un virsmas apdare atšķiras. Apvalki bez pārklājuma nodrošina elastīgu siltumizolāciju un aizsardzību pret nodilumu, savukārt silikona pārklājums veido noslēgtāku ārējo virsmu lietojumiem, kuros nepieciešama papildu aizsardzība pret atklātām šķiedrām, ārēju piesārņojumu vai mehānisku nodilumu.

Stikla šķiedras aizsargapvalki ar silikona gumijas pārklājumu

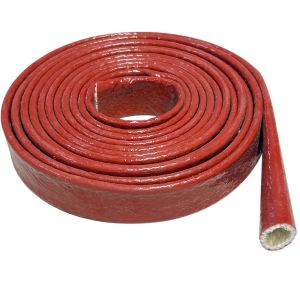

VITCAS aizsargapvalks ar silikona gumijas pārklājumu sastāv no karstumizturīgas stikla šķiedras pamatnes un sarkana silikona gumijas ārējā pārklājuma. Stikla šķiedra ir paredzēta temperatūrai līdz 550 °C, bet silikona pārklājuma robežtemperatūra ir 250 °C. Ja pārklājumam jāsaglabā viengabalainība un aizsargīpašības, izstrādājums jāizvēlas, pamatojoties uz 250 °C robežtemperatūru.

Apvalka nominālais sieniņas biezums ir 2 mm, un tas nodrošina elastīgu kabeļu, šļūteņu un cauruļu termisko un mehānisko aizsardzību. Pārklātā virsma uzlabo noturību pret nodilumu un ārēju piesārņojumu, vienlaikus samazinot tiešu saskari ar atklātām stikla šķiedrām. Saderība ar eļļām, degvielām, hidrauliskajiem šķidrumiem, ķimikālijām un citām tehnoloģisko procesu vielām jāpārbauda atbilstoši faktiskajiem ekspluatācijas apstākļiem.

Stikla šķiedras aizsargapvalki

VITCAS stikla šķiedras aizsargapvalks ir balts, elastīgs termiskais apvalks, kas paredzēts ekspluatācijas temperatūrai līdz 550 °C. To var uzstādīt ap piemērotiem dūmvadiem, šļūtenēm, caurulēm un citām karstuma iedarbībai pakļautām detaļām, lai izveidotu aizsargājošu stikla šķiedras slāni un palīdzētu samazināt siltuma pārnesi.

Apvalku bez pārklājuma ir viegli piegriezt un pielāgot piemērotām detaļām. Tas nodrošina arī zināmu aizsardzību pret nodilumu, taču nav šķidrumnecaurlaidīgs, un nedrīkst pieņemt, ka tas ir noturīgs pret jebkuru eļļu, degvielu, ķimikāliju vai korozīvu vidi.

Pīti E tipa stikla šķiedras aizsargapvalki

VITCAS pītais E tipa stikla šķiedras aizsargapvalks ir izgatavots elastīgā pītā konstrukcijā, kas piemērota kabeļu, vadu, šļūteņu un cauruļu izvietošanai. Tā norādītais ekspluatācijas temperatūras diapazons ir no -60 °C līdz +550 °C. Pītā konstrukcija ļauj apvalkam vieglāk pielāgoties izliektiem izvietojuma posmiem un detaļām nekā stingram termiskajam aizsargam.

E tipa stikla šķiedras apvalks nodrošina termisko un mehānisko aizsardzību, tostarp elektroinstalācijās, hidrauliskajās sistēmās un rūpnieciskajos cauruļvados. Saderība ar agresīvām gāzēm, šķidrumiem un tehnoloģisko procesu ķimikālijām jāapstiprina, izmantojot aktuālos tehniskos datus, nevis jāsecina tikai pēc stikla šķiedras konstrukcijas.

Šļūteņu un kabeļu aizsargapvalku izvēles ceļvedis

Materiāla maksimālā temperatūra ne vienmēr ir aizsargātās šļūtenes, kabeļa vai caurules pieļaujamā ekspluatācijas temperatūra. Zem apvalka esošajai detaļai jābūt atsevišķi piemērotai tās iekšējam spiedienam, spriegumam, šķidrumam, vadītāja temperatūrai un ekspluatācijas videi.

Nozares un lietojumi

Augsttemperatūras šļūteņu un kabeļu aizsargapvalkus izmanto rūpnieciskajā apkopē, termiskajos procesos un transporta nozarē. Tipiskas nozares un lietojumi:

• Lietuves un metālapstrāde: hidraulisko šļūteņu, vadības kabeļu un apkalpojošo līniju aizsardzība krāšņu, kausu un citu karstu iekārtu tuvumā.
• Krāsnis, apdedzināšanas krāsnis un termiskā apstrāde: elektroinstalācijas, mēraparātu līniju, pneimatisko cauruļu un šļūteņu termiskā aizsardzība krāšņu korpusu un apdedzināšanas iekārtu tuvumā.
• Metināšana un konstrukciju izgatavošana: kabeļu un šļūteņu aizsardzība pret izstaroto siltumu, nodilumu un nejaušu tehnoloģiskā procesa iedarbību.
• Enerģētika un katlu iekārtas: piemērotu kabeļu, mēraparātu līniju un šļūteņu aizsargapvalki katlu, turbīnu, kanālu un augsttemperatūras cauruļvadu tuvumā.
• Naftas, gāzes un naftas ķīmijas rūpniecība: apkalpojošo līniju aizsardzība tehnoloģisko sildītāju, naftas pārstrādes iekārtu un karstu cauruļvadu tuvumā, ievērojot saderību ar šķidrumiem un prasības darbam sprādzienbīstamās zonās.
• Autobūve un autosports: vadu instalāciju, šķidrumu šļūteņu un vadības līniju aizsardzība dzinēju, turbokompresoru un izplūdes sistēmas detaļu tuvumā.
• Dzelzceļš un smagais transports: kabeļu, šļūteņu un cauruļvadu termiskā un nodiluma aizsardzība dzinēju nodalījumos un citās karstuma iedarbībai pakļautās vietās.
• Jūrniecība un jūras platformas: piemērotas sistēmas mašīntelpās, katlu un izplūdes sistēmu tuvumā un mehānismu telpās, ievērojot nepieciešamos jūrniecības apstiprinājumus.
• Aviācijas un kosmosa iekārtu ražošana un apkope: piemēroti termiskās aizsardzības lietojumi, kuros ir apstiprināta materiāla specifikācija, izsekojamība un nepieciešamā aviācijas vai kosmosa nozares atbilstība.
• Rūpnieciskā ražošana: kabeļu, šļūteņu un cauruļu aizsardzība termisko kameru, žāvētāju, preses iekārtu, robotizēto sistēmu un ražošanas iekārtu tuvumā.
• Mājsaimniecību un komerciālā apkure: piemērota sekundārā aizsardzība sistēmām apkures katlu, apkures krāšņu, kamīnu un dūmvadu tuvumā.

Šīs ir tipiskas nozares, nevis universāli izstrādājumu apstiprinājumi. Kritiskiem lietojumiem, kas saistīti ar izkausētu metālu, ugunsizturīgām elektriskajām ķēdēm, augstspiediena hidrauliku, aviāciju, jūrniecības sistēmām vai sprādzienbīstamām zonām, nepieciešami dokumentēti visas instalācijas veiktspējas rādītāji un apstiprinājumi.

Kā izvēlēties pareizo aizsargapvalku

1. Nosakiet aizsargājamo detaļu: noskaidrojiet, vai apvalks tiks uzstādīts uz elektriskā kabeļa, vadu instalācijas, hidrauliskās šļūtenes, pneimatiskās caurules, dūmvada vai tehnoloģiskā cauruļvada.
2. Izmēriet ārējo diametru: izvēlieties tādu apvalka iekšējo diametru, lai to varētu pārvilkt pāri detaļai un nenovēršamiem savienotājiem bez pārmērīgas izstiepšanas vai saspiešanas.
3. Nosakiet siltuma avotu: novērtējiet siltuma vadīšanu, konvekciju un starojumu, kā arī attālumu līdz izplūdes sistēmām, krāsnīm, degļiem un citām karstām virsmām.
4. Pārbaudiet ilgstošo un maksimālo iedarbību: nošķiriet parasto ekspluatācijas temperatūru, īslaicīgus temperatūras maksimumus un avārijas iedarbību. Īslaicīgu karstuma impulsu nedrīkst uzskatīt par nepārtrauktas ekspluatācijas temperatūras rādītāju.
5. Izvēlieties konstrukciju ar pārklājumu vai bez tā: izvēlieties apvalku ar silikona pārklājumu, ja nepieciešams noslēgtāks un nodilumizturīgāks ārējais slānis un pārklājuma temperatūra nepārsniedz 250 °C. Izvēlieties stikla šķiedras apvalku bez pārklājuma, ja nepieciešama ekspluatācijas temperatūra līdz 550 °C un ir pieļaujama atklāta tekstila virsma.
6. Izvērtējiet elektrotehniskās prasības: pārbaudiet darba spriegumu, dielektrisko izturību un nepieciešamo izolācijas standartu. Bez atbilstošiem pārbaužu datiem termisko apvalku nedrīkst uzskatīt par primāro elektroizolāciju.
7. Izvērtējiet šķidrumus un ķimikālijas: pārbaudiet saderību ar hidraulisko eļļu, degvielu, dzesēšanas šķidrumu, skābēm, sārmiem, šķīdinātājiem, gāzēm un tīrīšanas līdzekļiem paredzamajā temperatūrā.
8. Ņemiet vērā kustību un nodilumu: paredziet vibrāciju, locīšanos, liekuma rādiusu un saskari ar blakus esošām detaļām vai asām malām.
9. Pārbaudiet uguns un šļakatu aizsardzības prasības: konkrētajam izstrādājumam apstipriniet nepieciešamo liesmas, izkausēta metāla šļakatu, uguns izplatīšanās vai darbspējas saglabāšanas ugunsgrēkā pārbaudes klasifikāciju.
10. Norādiet galu nostiprināšanas veidu: lai novērstu apvalka pārvietošanos vai aizsargātās detaļas atsegšanos, izmantojiet temperatūrai piemērotas skavas, savilcējus, lentes vai citas apstiprinātas metodes.

Uzstādīšana un apkope

Pirms uzstādīšanas atvienojiet un atdzesējiet iekārtu. Elektriskajām ķēdēm droši jāatslēdz spriegums, bet hidrauliskajās, pneimatiskajās un tehnoloģiskajās līnijās jāsamazina spiediens, ja darbu veikšanai nepieciešama to atvienošana vai pārvietošana.

Izmēriet visu uzstādīšanas posmu un piegrieziet apvalku ar piemērotu instrumentu. Aizsargājiet nogrieztos galus pret iziršanu, izmantojot apvalkam un ekspluatācijas temperatūrai piemērotu metodi. Uzbīdiet apvalku paredzētajā vietā, to nesagriežot, nesaspiežot un ar spēku nevelkot pāri savienotājiem, kas pārsniedz tā izmantojamo iekšējo diametru.

Nostipriniet apvalku ar attiecīgajai temperatūrai paredzētiem stiprinājumiem, novietojot tos pietiekamā attālumā no asām malām un kustīgām detaļām. Karstuma iedarbības zonā neizmantojiet standarta plastmasas kabeļu savilcējus vai citus zemai temperatūrai paredzētus elementus, ja vien to piemērotība nav apstiprināta.

Plānotās apkopes laikā pārbaudiet aizsargapvalkus. Nomainiet apvalku, ja pinums ir stipri nodilis, sagriezts, saplacināts, piesārņots vai atdalījies. Apvalks ar silikona pārklājumu jānomaina arī tad, ja pārklājums ir saplaisājis, apdedzis, uzbriedis vai atdalījies no stikla šķiedras pamatnes. Aizsargātais kabelis, šļūtene vai caurule vienmēr jāpārbauda atsevišķi.

Svarīgi veiktspējas ierobežojumi

• Aizsargapvalks nepalielina zem tā esošās detaļas sertificēto maksimālo vadītāja temperatūru, pieļaujamo spiedienu vai ķīmisko saderību.
• Ja silikona virsmai jāsaglabā funkcionalitāte, apvalks ar silikona gumijas pārklājumu jāizvēlas, ievērojot pārklājuma 250 °C robežtemperatūru.
• Stikla šķiedras pamatnes 550 °C temperatūras rādītāju nedrīkst norādīt kā nebojāta ar silikonu pārklāta izstrādājuma ekspluatācijas robežtemperatūru.
• Karstumizturīgs apvalks nav automātiski ugunsizturīga kabeļu sistēma, pasīvās ugunsaizsardzības izstrādājums vai ugunsdrošais blīvējums.
• Apvalku nedrīkst izmantot kā primāro vai pastiprināto elektroizolāciju, ja nav dokumentēta nepieciešamā dielektriskā veiktspēja.
• Stikla šķiedras apvalki bez pārklājuma un pītie E tipa stikla šķiedras apvalki nav šķidrumnecaurlaidīgas barjeras.
• Silikona pārklājums nenodrošina universālu noturību pret jebkuru degvielu, eļļu, skābi, sārmu, šķīdinātāju vai hidraulisko šķidrumu.
• Aizsardzība pret izkausēta metāla šļakatām, tiešu liesmu vai uguns iedarbību avārijas situācijā jāapliecina ar attiecīgā izstrādājuma pārbaužu datiem.
• Šie apvalki nav paredzēti spiediena ierobežošanai, un uz tiem nedrīkst paļauties, lai savaldītu bojātu augstspiediena šļūteni.
• Personāls nedrīkst uzskatīt, ka izolētai virsmai var droši pieskarties, ja tās ārējā temperatūra nav izmērīta vai aprēķināta.

Biežāk uzdotie jautājumi

Kas ir augsttemperatūras šļūteņu un kabeļu aizsargapvalks?

Tā ir elastīga aizsargcaurule, ko uzstāda ap kabeļiem, vadiem, šļūtenēm vai caurulēm, lai samazinātu siltuma iedarbību un nodrošinātu papildu aizsardzību pret nodilumu un ārējiem bojājumiem.

Kāda ir atšķirība starp stikla šķiedras un pītiem E tipa stikla šķiedras aizsargapvalkiem?

Abos izmanto stikla šķiedru, taču E tipa stikla šķiedras izstrādājumam ir noteikta pīta konstrukcija, kas nodrošina lielāku elastību izliektos izvietojuma posmos un kustīgās sistēmās. Abi izstrādājumi tomēr jāsalīdzina pēc diametra, sieniņas konstrukcijas un aktuālajiem tehniskajiem datiem.

Kāpēc izvēlēties aizsargapvalku ar silikona gumijas pārklājumu?

Silikona pārklājums nosedz stikla šķiedras virsmu un veido izturīgāku ārējo slāni, kas pasargā no nodiluma un piesārņojuma. Pārklājuma robežtemperatūra ir 250 °C, lai gan zem tā esošā stikla šķiedras pamatne paredzēta temperatūrai līdz 550 °C.

Kādu temperatūru aizsargapvalki spēj izturēt?

Stikla šķiedras apvalks bez pārklājuma paredzēts ekspluatācijas temperatūrai līdz 550 °C, savukārt pītā E tipa stikla šķiedras apvalka ekspluatācijas temperatūras diapazons ir no -60 °C līdz +550 °C. Apvalkam ar silikona gumijas pārklājumu stikla šķiedras pamatne paredzēta temperatūrai līdz 550 °C, bet silikona pārklājuma robežtemperatūra ir 250 °C. Ja pārklājumam jāsaglabā aizsargīpašības, izstrādājums jāizvēlas, pamatojoties uz 250 °C robežtemperatūru.

Kā izvēlēties pareizo apvalka diametru?

Izmēriet detaļas un jebkura savienotāja, pār kuru jāpārvelk apvalks, maksimālo ārējo diametru. Izvēlieties apvalku, kas der bez pārmērīgas izstiepšanas, saspiešanas vai nekontrolētas pārvietošanās.

Vai šļūteņu aizsargapvalkus var izmantot hidrauliskajām līnijām?

Jā, ja to temperatūras rādītāji, diametrs un saderība ar šķidrumu ir piemērota. Apvalks nodrošina ārēju termisko un mehānisko aizsardzību, taču nepalielina šļūtenes darba spiedienu un neaizstāj regulāras šļūtenes pārbaudes.

Vai kabeļu aizsargapvalks nodrošina elektroizolāciju?

Atkarībā no izstrādājuma tas var nodrošināt papildu izolācijas slāni, taču to nedrīkst izmantot kā primāro elektroizolāciju, ja nav dokumentēta tā dielektriskā izturība, darba spriegums un attiecīgais pārbaudes standarts.

Vai šis apvalks var aizsargāt pret izkausēta metāla šļakatām?

Tikai tad, ja izvēlētajam izstrādājumam ir piemēroti pārbaužu dati attiecībā uz konkrēto metālu, šļakatu temperatūru, iedarbības ilgumu un uzstādīšanas veidu. Vispārēja karstumizturība neapliecina aizsardzību pret izkausēta metāla šļakatām.

Vai apvalks padarīs karstu šļūteni vai cauruli drošu pieskārienam?

Ne vienmēr. Ārējā temperatūra ir atkarīga no iekšējās temperatūras, apvalka materiāla, biezuma, gaisa spraugām, iedarbības laika un apkārtējiem apstākļiem. Virsmas temperatūra jāaprēķina vai jāizmēra.

Vai stikla šķiedras aizsargapvalku var piegriezt vajadzīgajā garumā?

Jā. Izmantojiet piemērotus griešanas instrumentus, ierobežojiet šķiedru un putekļu iedarbību un aizsargājiet nogrieztos galus pret iziršanu ar temperatūrai piemērotu apdares metodi.

Vai apvalku var pakļaut eļļu vai ķimikāliju iedarbībai?

Tikai pēc tam, kad ir apstiprināta konkrētā izstrādājuma saderība ar attiecīgo vielu. Veiktspēju var ietekmēt temperatūra, koncentrācija, iedarbības laiks un mehāniskā kustība.

Kad aizsargapvalks jānomaina?

Nomainiet apvalku, ja tas ir sagriezts, stipri nodilis, kļuvis trausls, saplacināts, piesārņots vai vaļīgs. Apvalks ar silikona pārklājumu jānomaina arī tad, ja pārklājums plaisā, apdeg, uzbriest vai atdalās no stikla šķiedras pamatnes.
